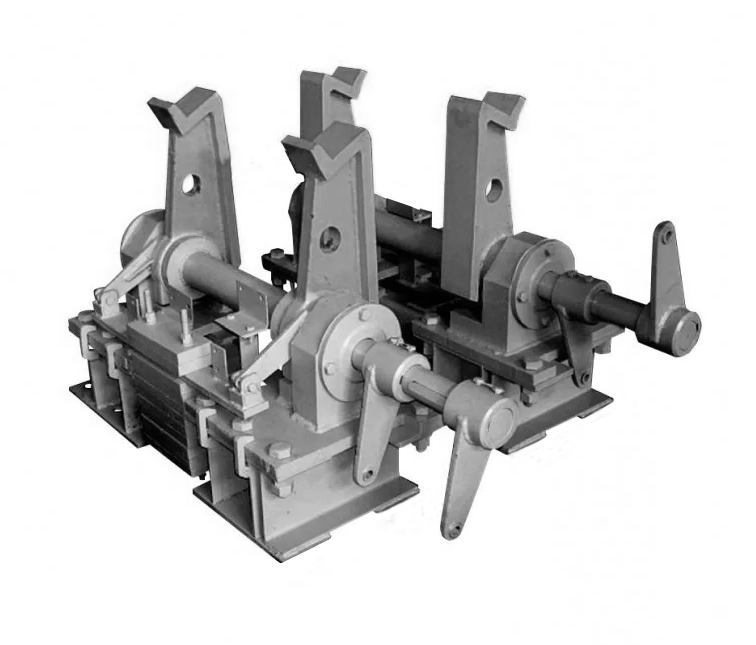

Кулаки посадочные

Description

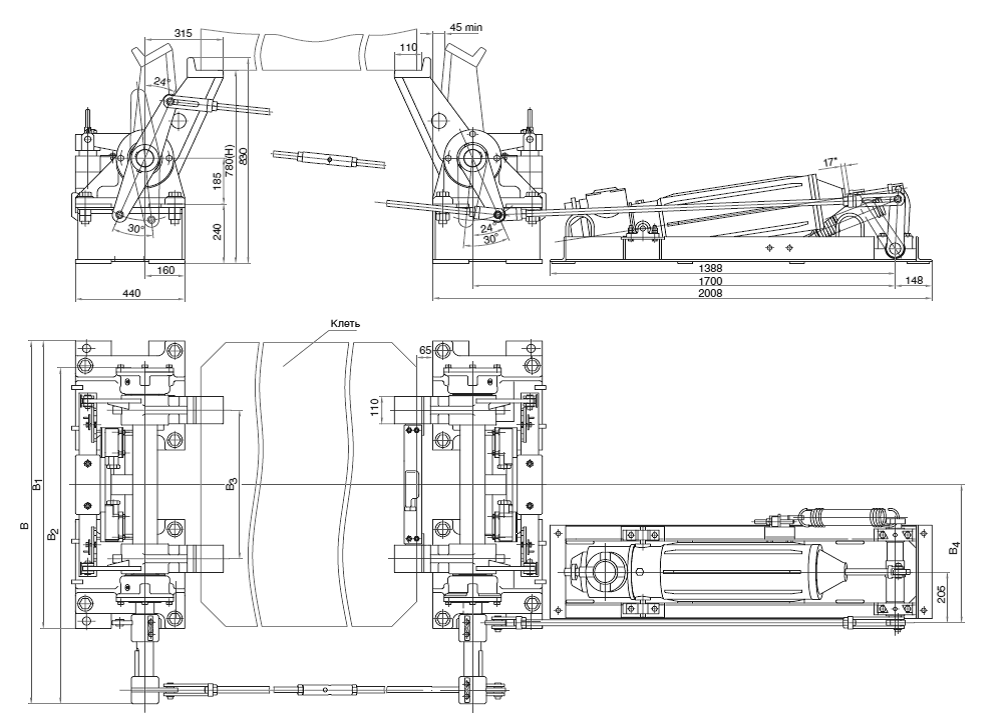

Кулаки посадочные для шахтных клетей ОТУ 3143-001-77048201-2016 предназначены для посадки на них шахтных клетей со скоростью 0,25 м/с и применяются в вертикальных стволах шахт с односторонним и двухсторонним расположением проводников, оборудованных одноканатными и многоканатными подъемными установками.

Цикл работы посадочных кулаков состоит из следующих, выполняемых в технологической последовательности операций:
— включение привода и подведение опорных кулаков;
— прием клети;
— фиксация опорных кулаков в подведенном положении установленной на них клетью;
— отключение привода и возврат его и рычажной системы в исходное положение;
— отбрасывание посадочных кулаков в исходное положение под действием контргрузов после снятия клети.

Опорные кулаки устанавливаются в рабочее положение с помощью электро- или пневмопривода.

Кулаки посадочные для шахтных клетей обеспечивают:
— установку кулаков в рабочее (для посадки клети) положение с помощью привода;
— работу электрогидравлического привода от напряжения сети 380/660 В с частотой переменного тока 50 Гц;
— работу пневмопривода при рабочем давлении воздуха в пневмосети 0,4-0,6 МПа;
— автоматическое возвращение контргрузами опорных кулаков вне рабочее положение при отключенном приводе и отсутствии клети на опорных поверхностях кулаков;
— контроль наличия клети на кулаках и контроль крайнего положения кулаков с использованием специальных датчиков.

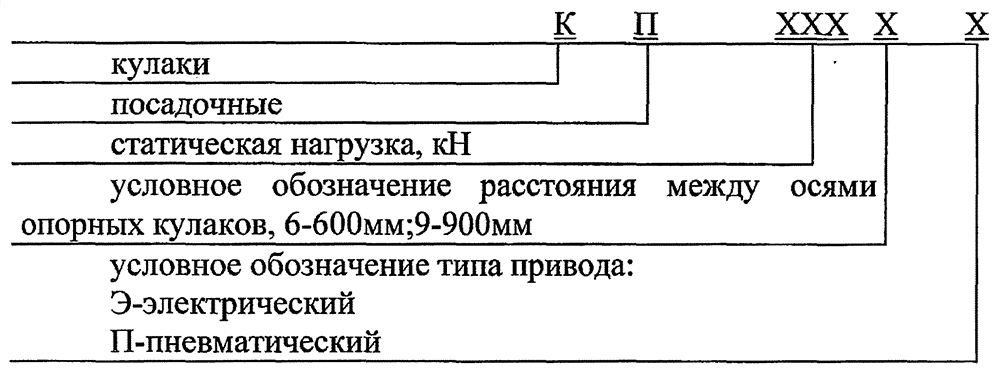

Пример записи условного обозначения кулака при заказе и в документации другого изделия:

кулак посадочный с электрогидравлическим приводом со статической нагрузкой 170 кН с расстоянием между осями опорных кулаков 900 мм климатического исполнения У и категории размещения 5 по
ОТУ 3143-001-77048201-2016:

КП170-9Э-У5-ОТУ…;

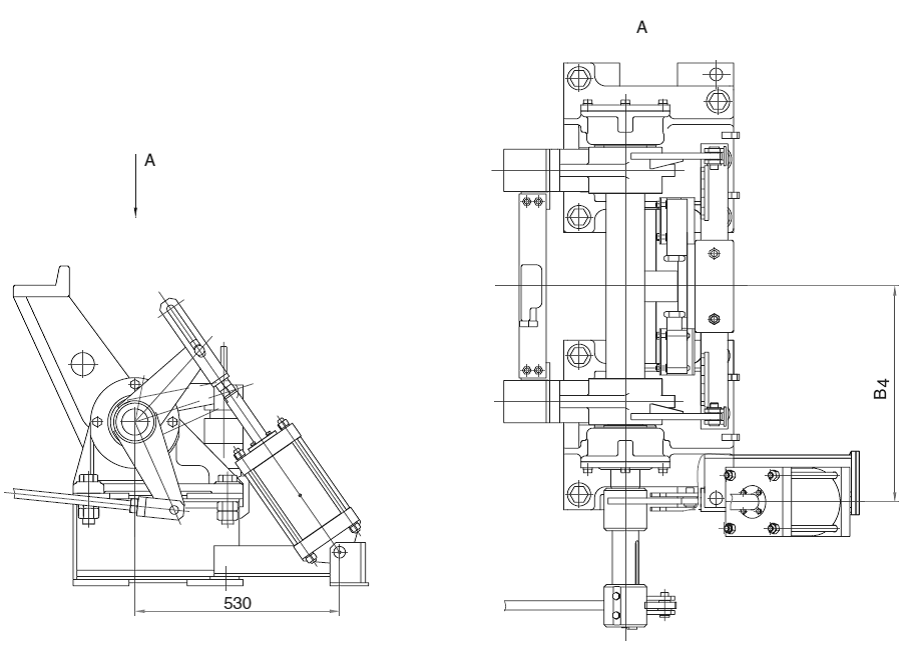

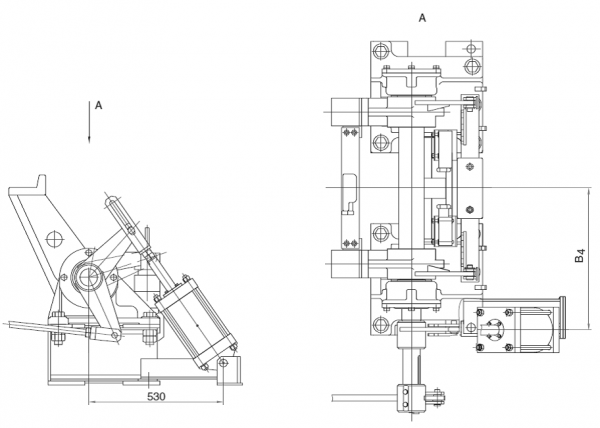

то же с пневматическим приводом:

КП170-9П-У5-ОТУ…

Для заказа кулаков посадочных требуется предварительное согласование их параметров с заводом. При этом должна быть представлена информация – полное наименование производственного объединения, шахты, рудника; номер или наименование ствола (шахтного подъема), для которого заказывается оборудование, и наименование этого оборудования.

Потребитель в установленной форме опросного листа, который предоставляется сотрудниками компании, указывает технические характеристики заказываемого оборудования. Опросный лист, заполненный четко и в полном объеме, должен быть подписан руководителем объединения, шахты, рудника и заверен печатью.
