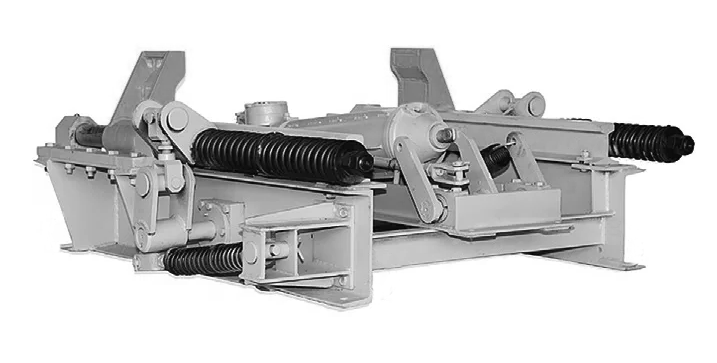

Стопоры путевые шахтные

Description

Стопоры путевые шахтные ТУ 3144-028-77048201-2016 предназначены для остановки и удержания на откаточных путях шахтных грузовых вагонеток, движущихся в одном направлении со скоростью 1 м/с.

Стопоры могут использоваться обособлено или в комплексах обмена вагонеток в клетях и других технологических участках откатки.
Конструкция стопоров предусматривает их установку на откаточных путях поверхности шахт и подземных выработок.

Конструкция стопоров путевых обеспечивает:
— открывание кулаков, удерживающих вагонетку, с помощью электро- или пневмопривода и закрывание — отключением электропривода или реверсированием пневмопривода;
— контроль крайних положений кулаков «закрыты» или «открыты» с использованием магнитогер конового датчика.

Стопоры путевые шахтные обеспечивают:
— открывание кулаков, удерживающих вагонетку, с помощью привода за время не более 2,5 с, а также закрывание за указанное время.
При этом привод может устанавливаться как справа так и слева;
— работу электрогидравлического привода от напряжения сети 380/660 В с частотой переменного тока 50 Гц;
— работу пневмопривода при рабочем давлении воздуха в пневмосети 0,4-0,6 МПа;
— контроль крайних положений кулаков («открыто» и «закрыто») с использованием датчиков.

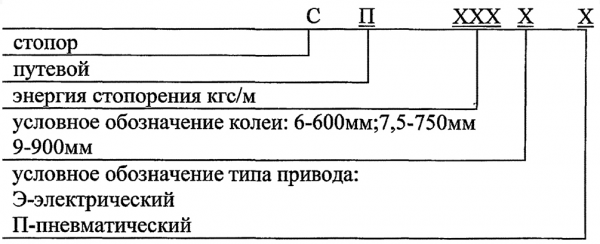

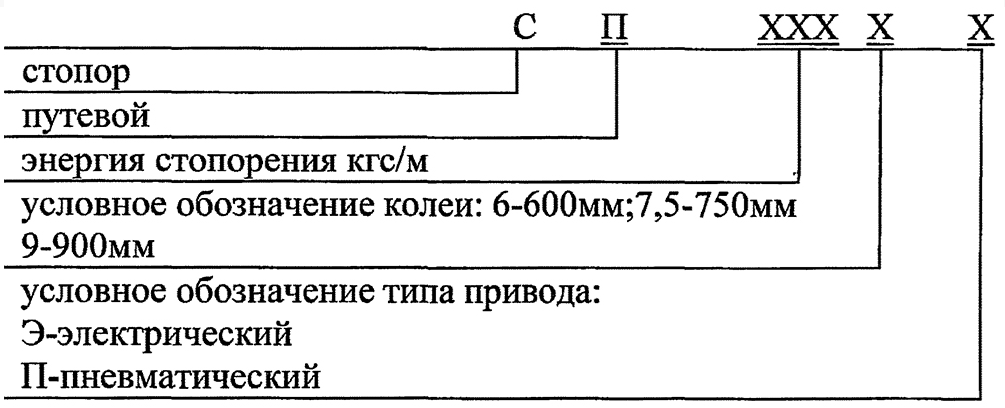

Пример записи условного обозначения стопора при заказе и в документации другого изделия:

стопор путевой шахтный с электрогидравлическим приводом с энергией стопорения 2000 Дж (200 кгс×м) с колеей 600 мм климатического исполнения У и категории размещения 5 по ТУ 3144-028-77048201-2016:
СП200-6Э-У5-ТУ…;

то же с пневматическим приводом:
СП200-6П-У5-ТУ…

Для заказа стопоров путевых шахтных требуется предварительное согласование их параметров с заводом. При этом должна быть представлена информация – полное наименование производственного объединения, шахты, рудника; номер или наименование ствола (шахтного подъема), для которого заказывается оборудование, и наименование этого оборудования.

Потребитель в установленной форме опросного листа, который предоставляется сотрудниками компании, указывает технические характеристики заказываемого оборудования. Опросный лист, заполненный четко и в полном объеме, должен быть подписан руководителем объединения, шахты, рудника и заверен печатью.
