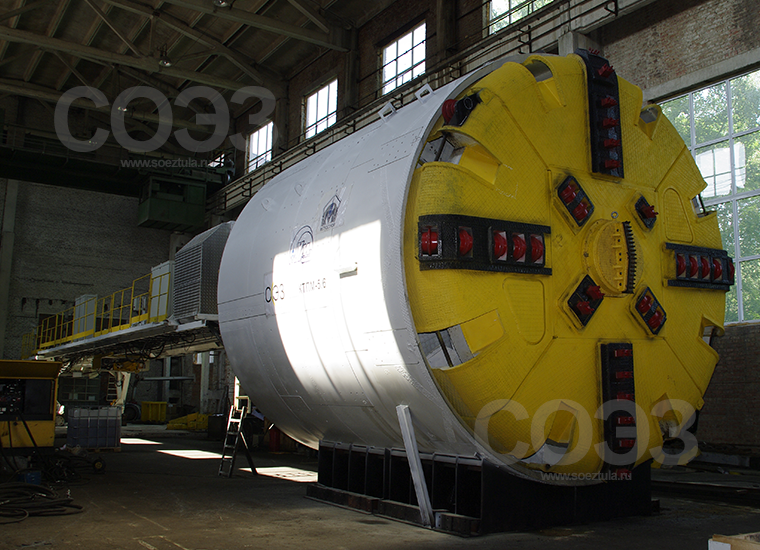

Комплекс тоннелепроходческий КТПМ-5,6/6,0
Предназначен для строительства перегонных тоннелей диаметров 5,6 м и 6,0 м.
Description
Комплекс тоннелепроходческий механизированный КТПМ-5,6/6,0 разработан для применения в условиях метрополитена г. Санкт-Петербурга и предназначен для строительства перегонных тоннелей диаметров 5,6 и 6,0 м, для чего имеет в своем составе два типоразмера корпуса щитовой машины.

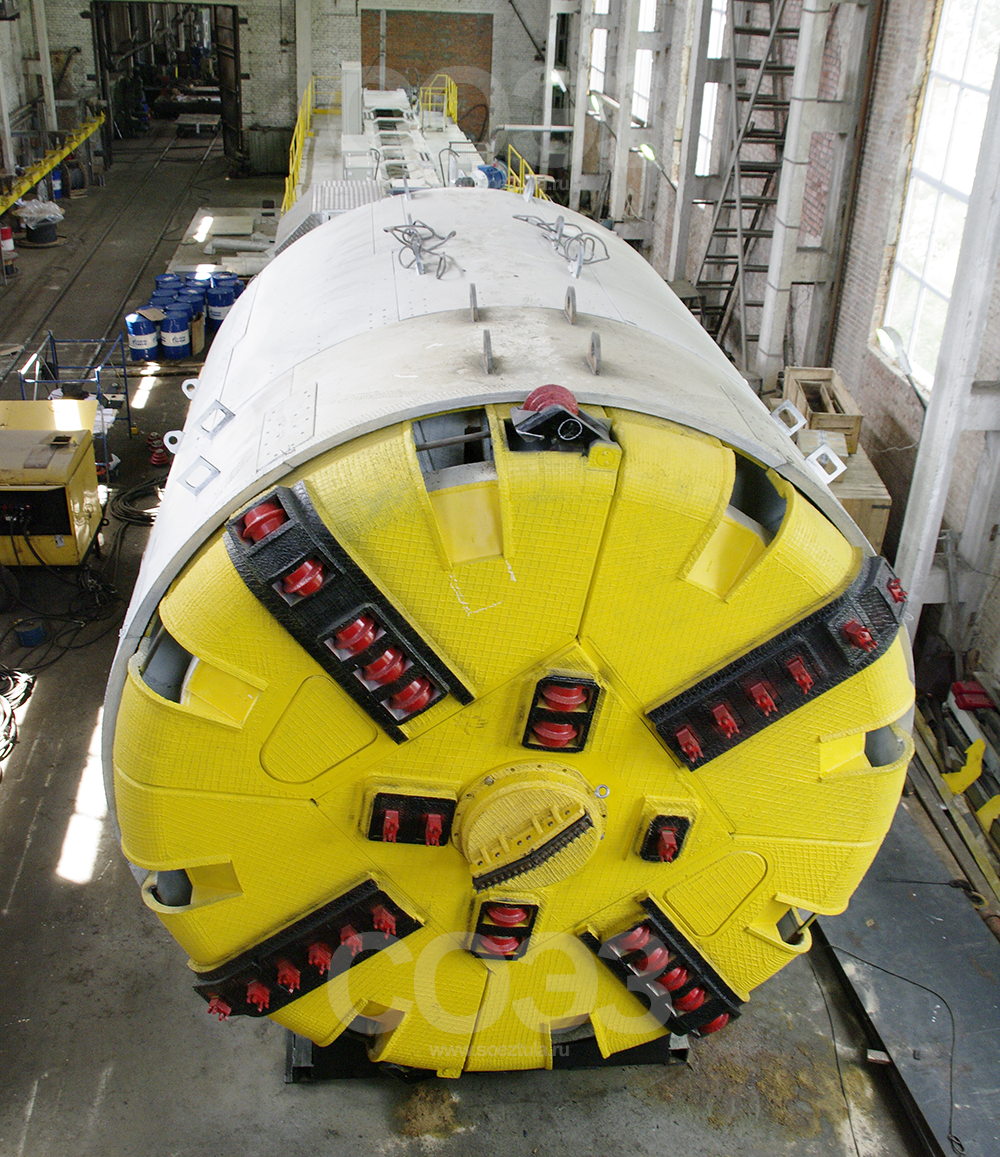

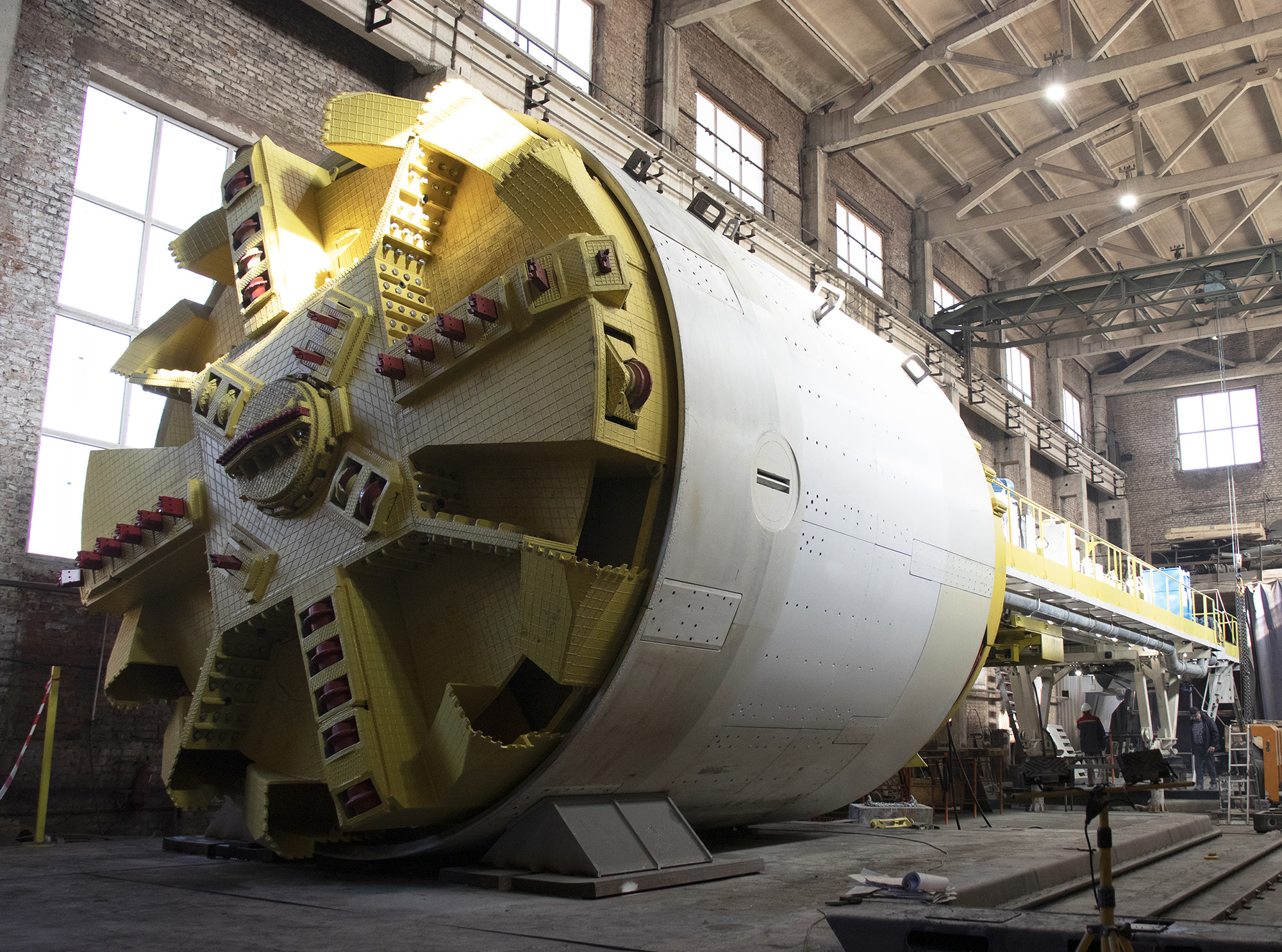

По способу разработки грунта щитовая машина имеет роторный исполнительный орган, оснащаемый резцовым и/или шарошечным инструментом.
Использование систем плавного пуска и частотного регулирования в силовом электроприводе позволяет в значительной степени снизить нагрузку на промышленные сети, а также более гибко задавать режимы управления механизмами.

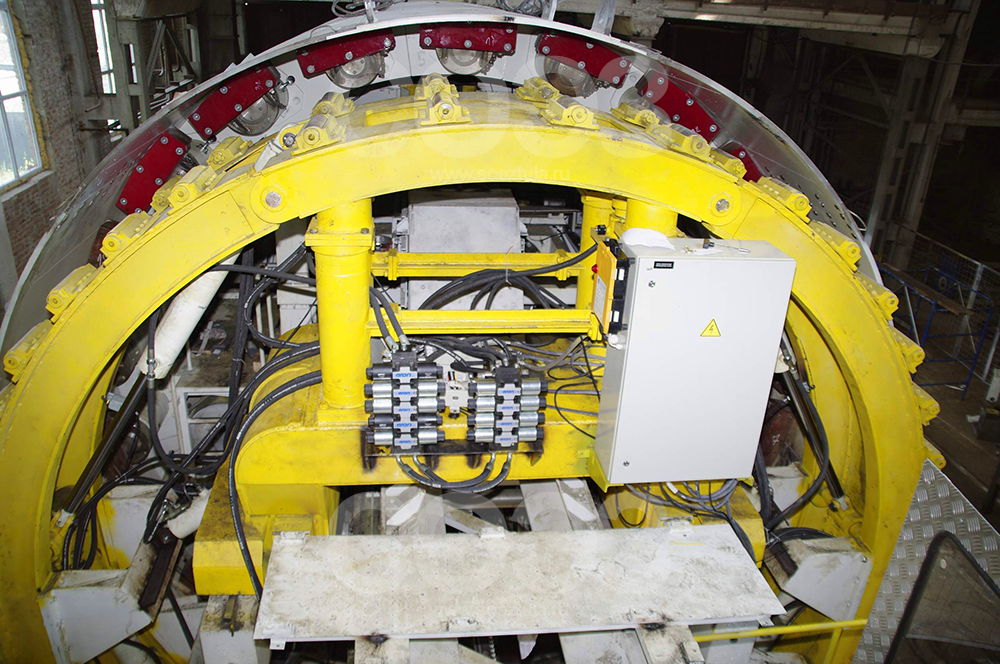

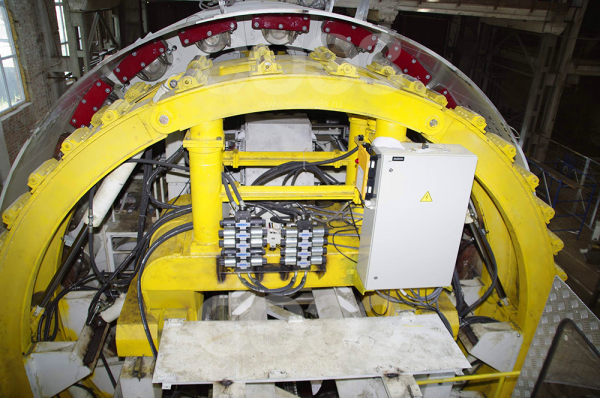

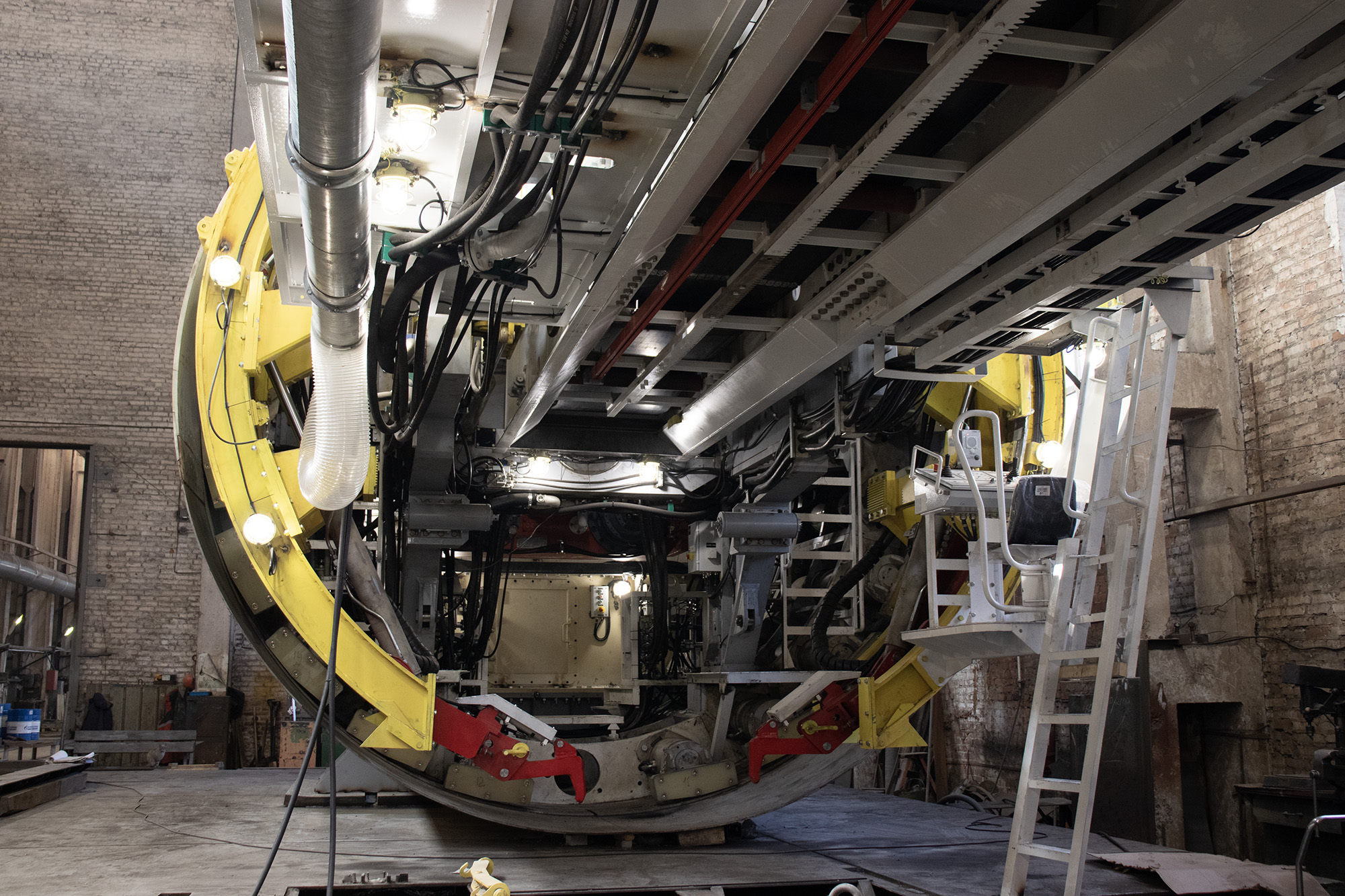

Для возведения железобетоннной блочной обделки данный комплекс оснащается тюбингоукладчиком кольцевого типа, работающим по технологии «обделка обжатая в породу». Также имеется исполнение по использованию элементов высокоточной тоннельной обделки.

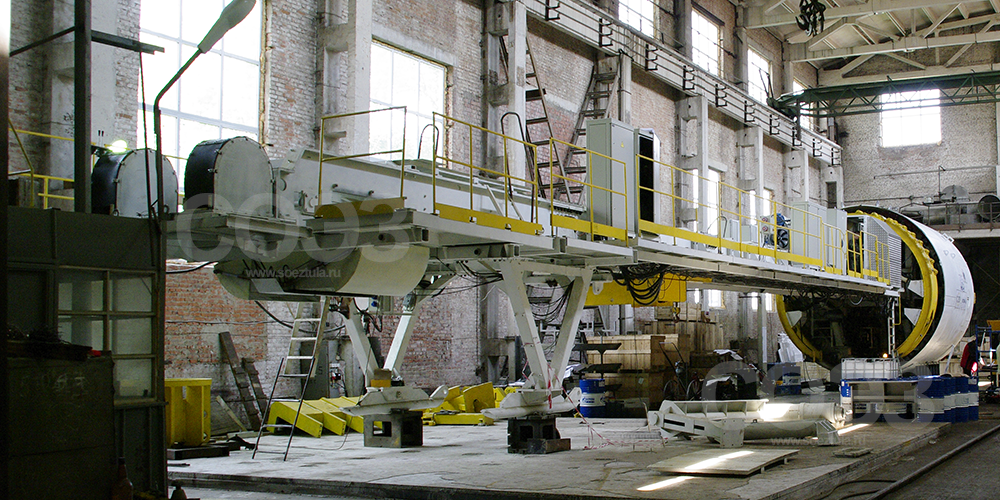

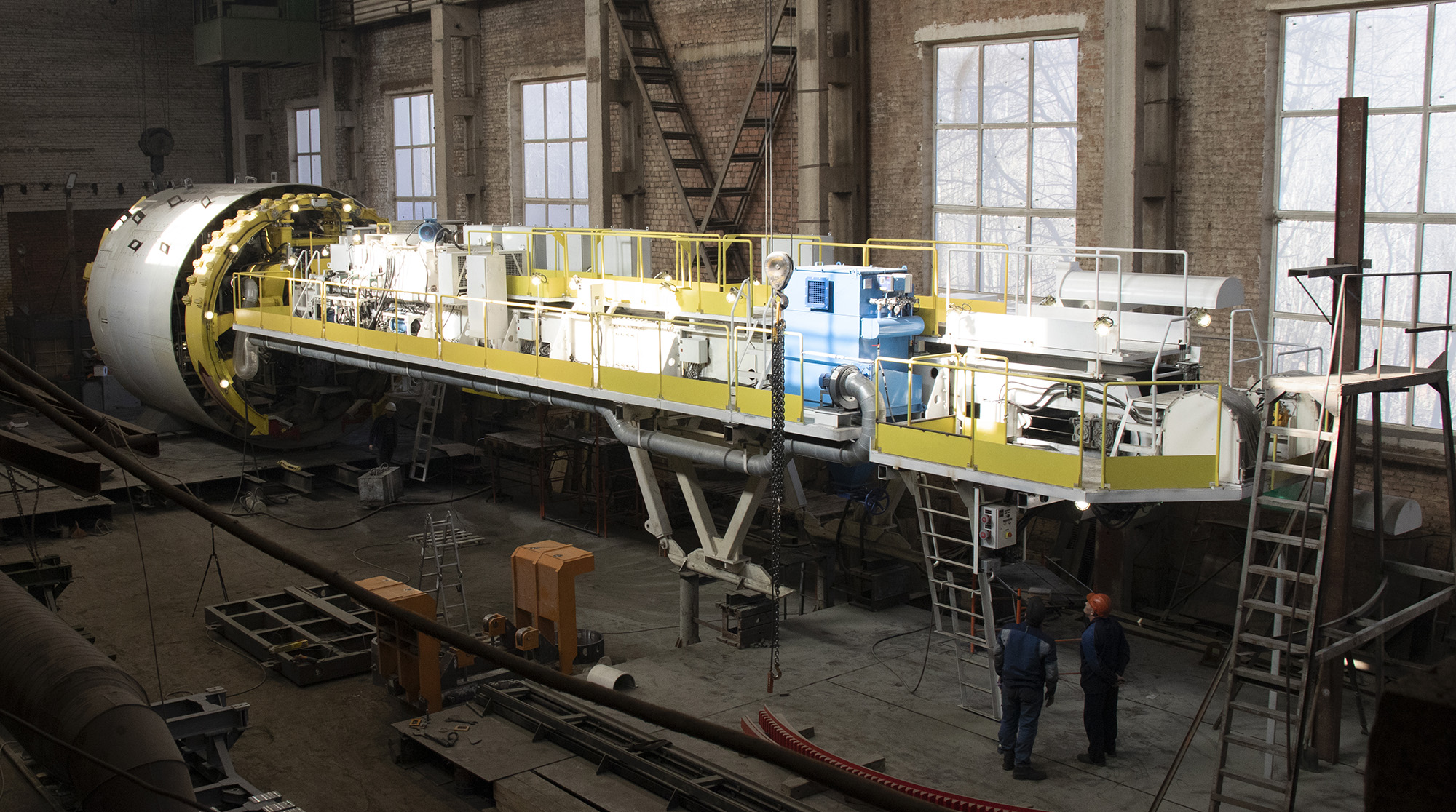

Для обеспечения монтажных работ конструкция как щитовой машины, так и транспортного моста разбирается на элементы, достаточные для их спуска под землю с применением стандартного клетьевого подъема, что делает данную машину незаменимой при строительстве тоннелей глубокого заложения.
Для ведения щита по трассе будущей выработки комплекс оснащен современным навигационным оборудованием, построенном на базе тахеометра Leica. Разработчик навигационного оборудования — фирма «Навигатор» (Москва).

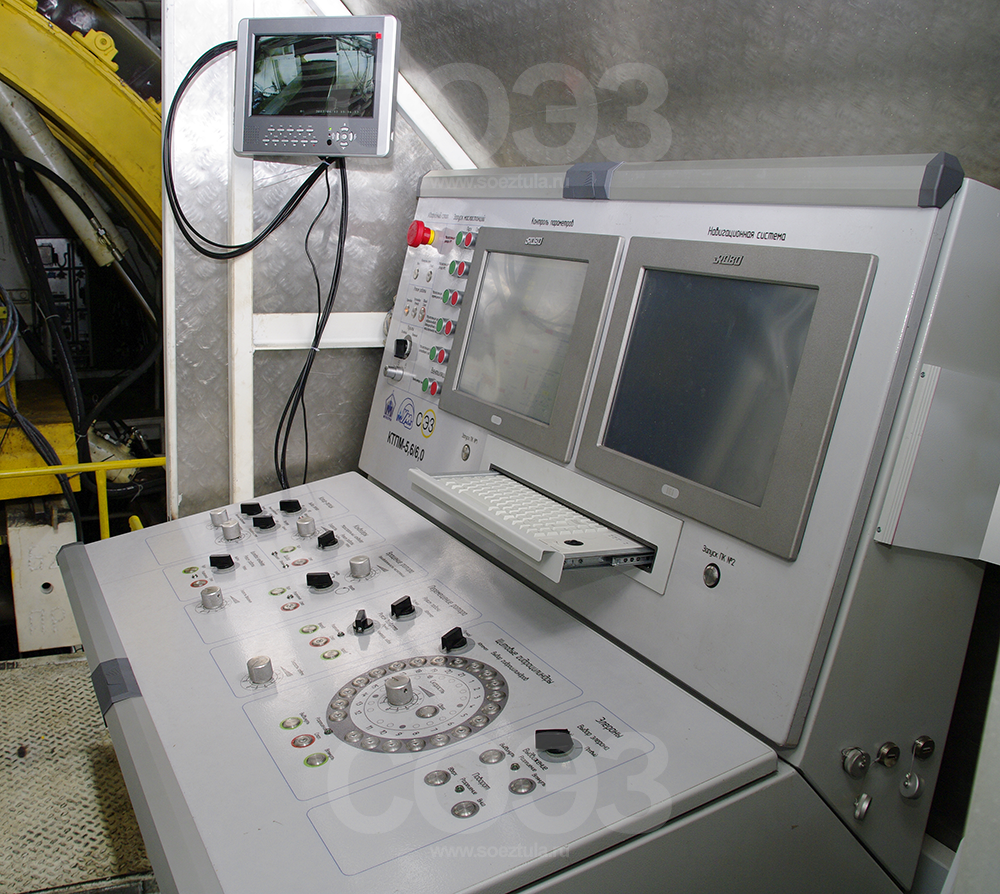

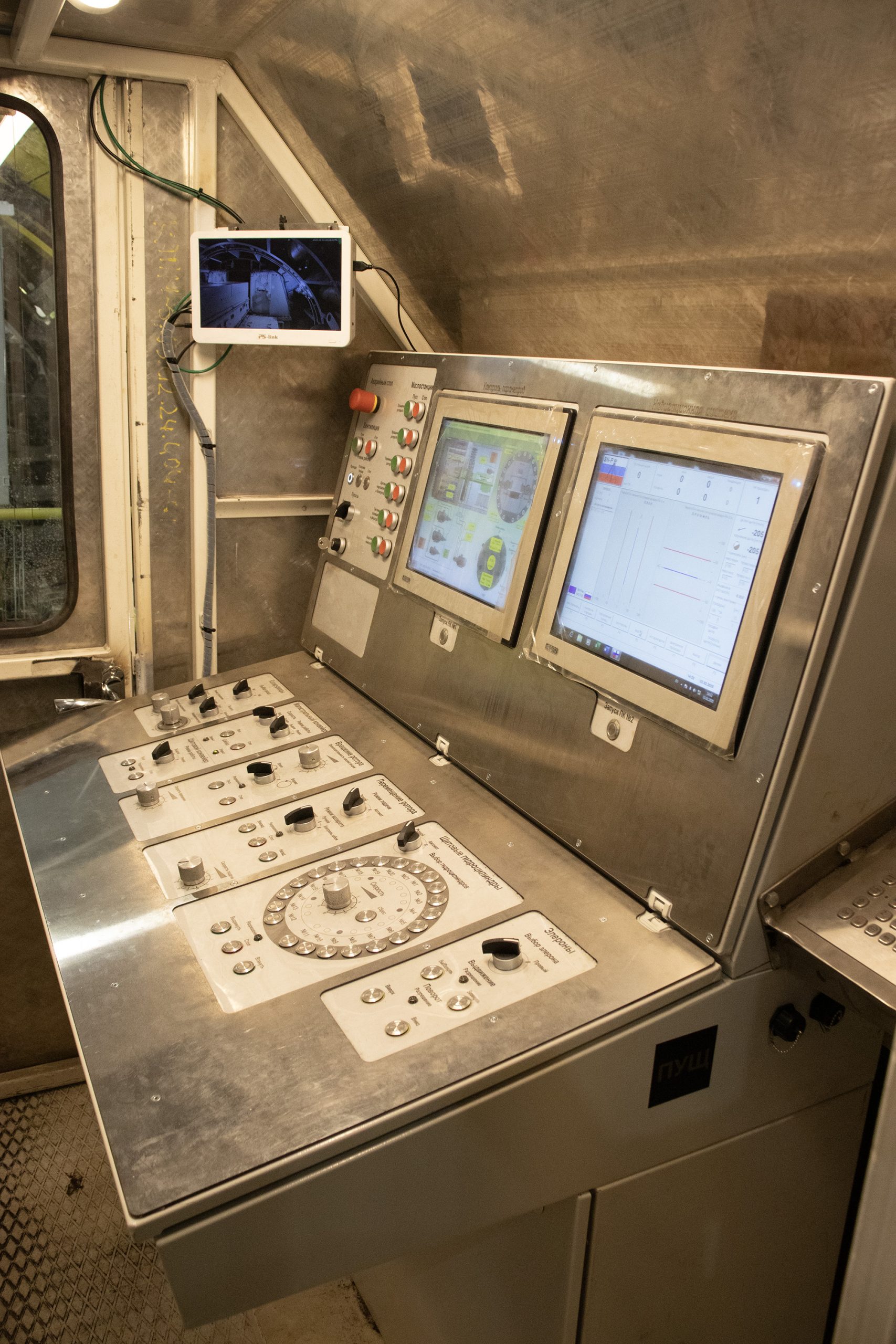

Управление механизмами Комплекса — автоматизированное, с использованием современной контроллерной аппаратуры. Для диагностики работоспособности механизмов система управления оснащена комплексом измерительных датчиков.

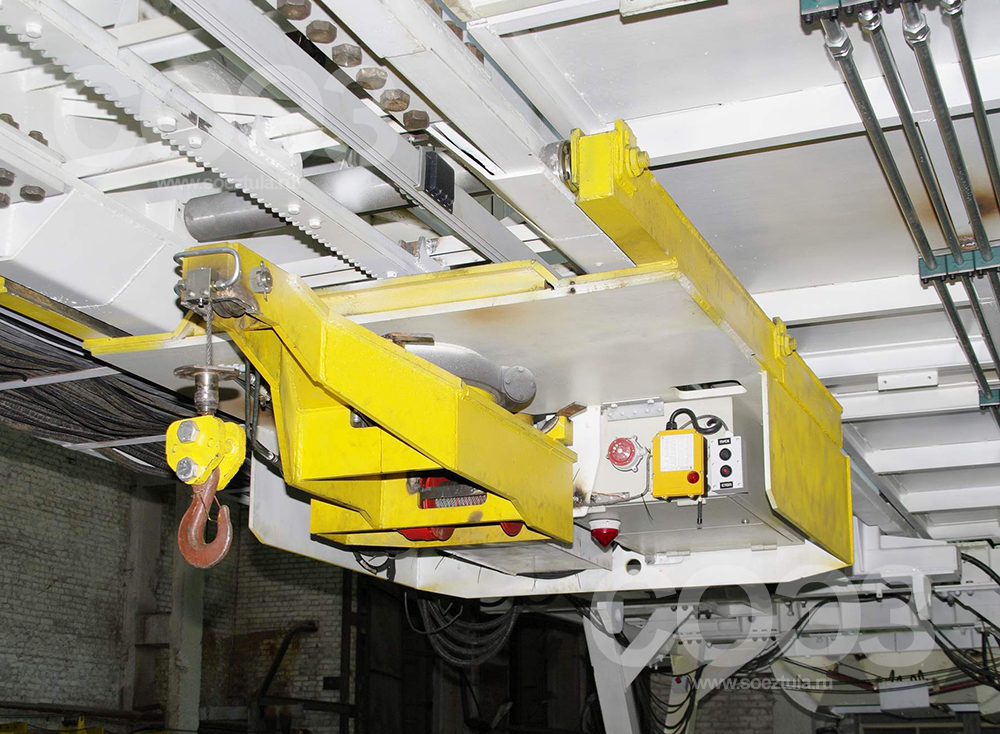

Для управления мобильными механизмами комплекса — краном-перегружателем и блокоукладчиком — применены системы радиоуправления.
