Установки для проведения микротоннелей УМТ

Description

Установки для проведения микротоннелей УМТ предназначены для бестраншейной прокладки и ремонта трубопроводов и коммуникаций различного функционального назначения с использованием метода высокоточного управляемого прокола пилотным ставом с последующим расширением (с выемкой грунта шнеком) и продавливанием рабочей трубы или футляра, для дальнейшего использования их в качестве трубопроводов для самотечной канализации, а также каналов для систем электроснабжения и связи.

Скуратовский опытно-экспериментальный завод производит оборудование для бестраншейной прокладки коммуникаций и трубопроводов. Многие строительные компании России давно пользуются нашим оборудованием, а возможность быстрой модернизации техники под конкретную задачу позволяют сократить затраты и время простоя.

Состав установки для проведения микротоннелей

Основной комплект установок УМТ состоит из следующих элементов:

— домкратная станция;

— дизельная маслостанция;

— рабочее оборудование: штанги, трубы, расширители и т.д;

— система наведения: видеомонитор, теодолит с видеокамерой и мишень.

Технические данные базовых моделей

Наименование параметра	УМТ-0,6	УМТ-1,0	УМТ-1,4
Усилие продавливания максимальное, kH	800	1600	2400
Усилие обратного хода максимальное, kH	400	800	1200
Момент вращения, Hм	до 9000	до 25000	до 40000
Диаметр прокладываемой трубы , мм	до 560	до 1020	до 1420
Длина прокладки, м	до 50	до 100	до 100
Размер стартового котлована min, м	⌀2	7,5х2,5	8,5х2,5
Мощность дизельной маслостанции, кВт	114	114	114
Масса
— домкратная станция, кг	2500	6500	8500
— дизель-агрегат, кг	2500	2500	2500



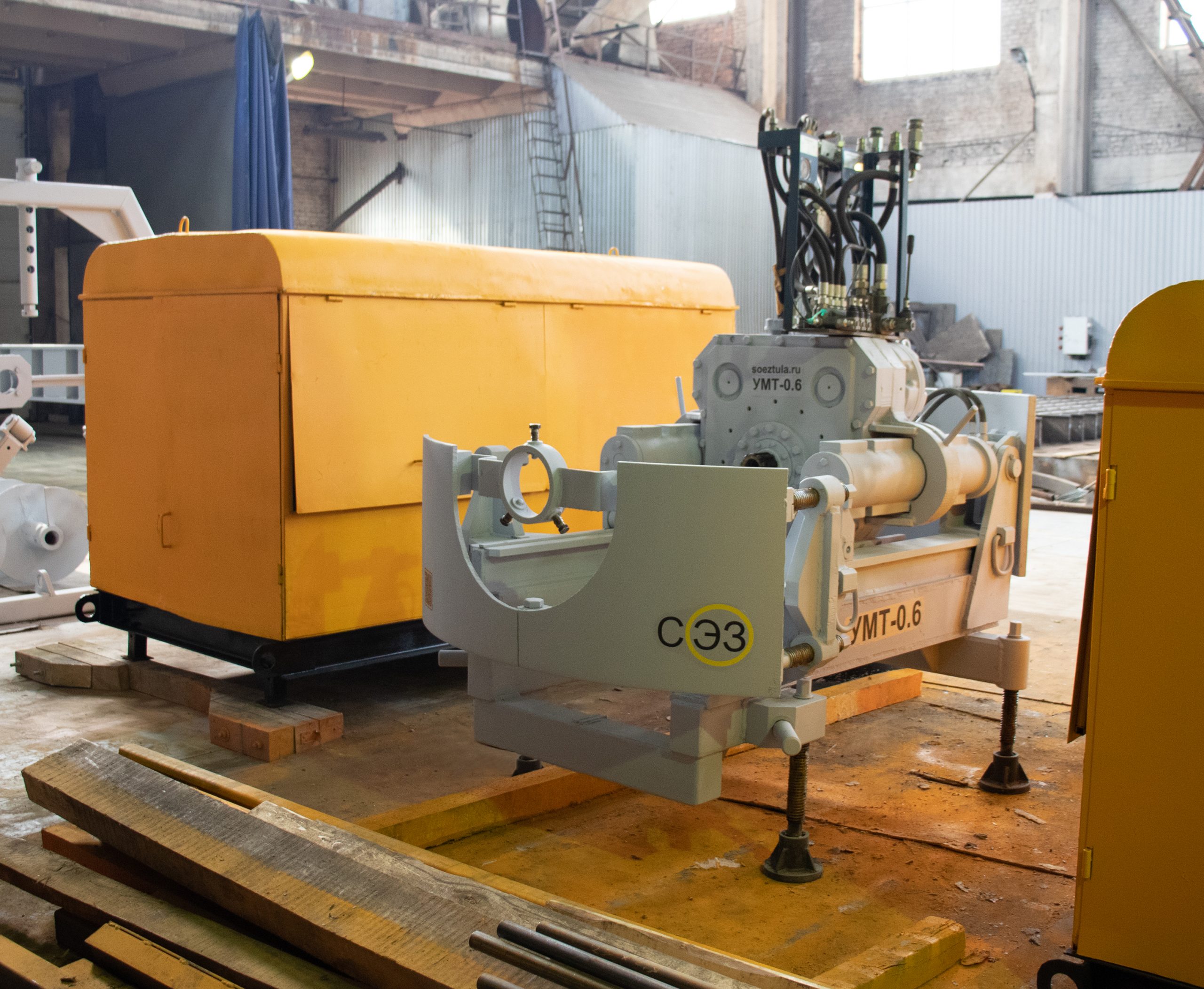

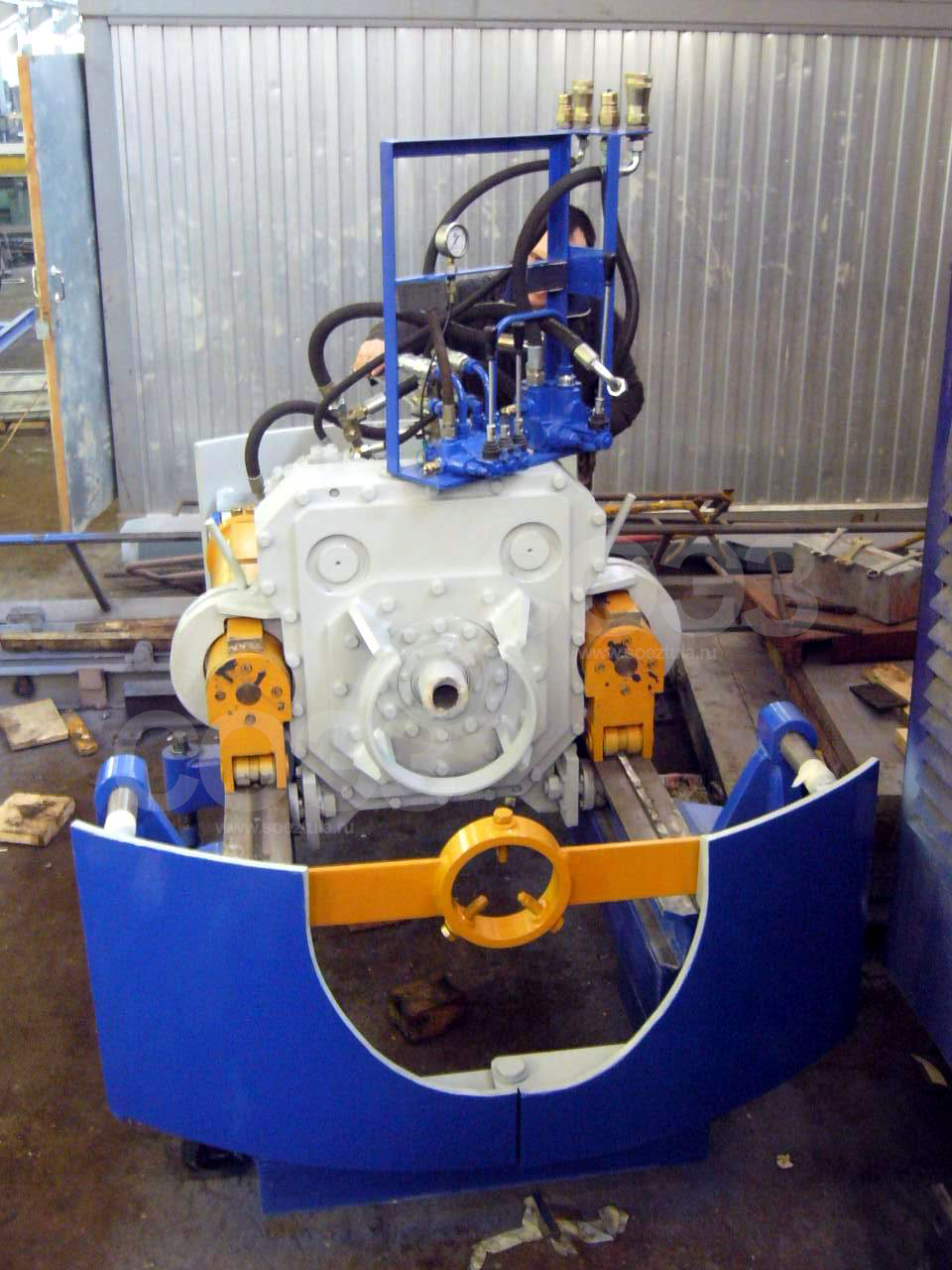

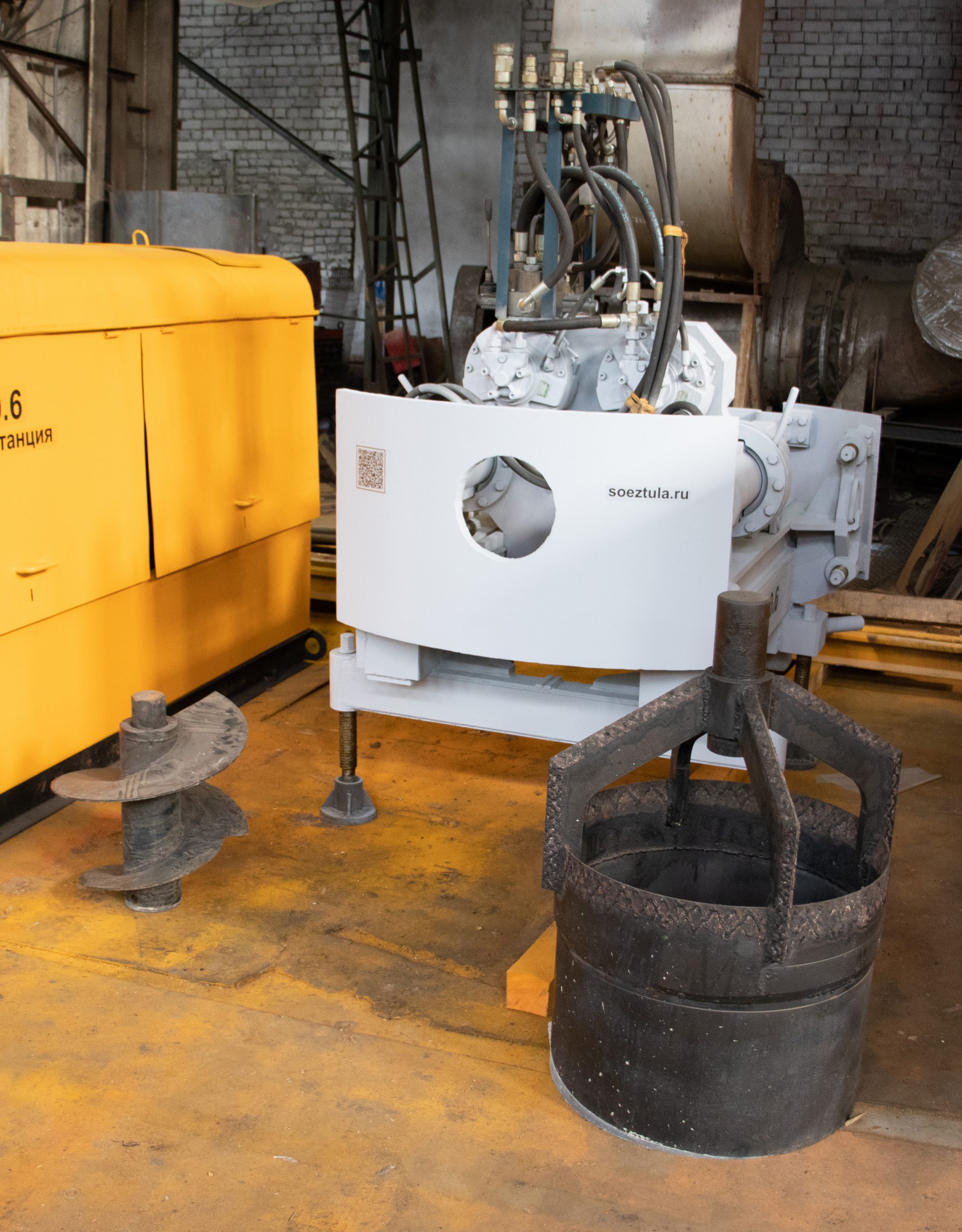

Установка для проведения микротоннелей УМТ-0,6 выпускаются нашим предприятием с 2003 г. В декабре 2003 г. первая установка УМТ-0,6 была успешно введена в эксплуатацию в г. Нижний Новгород в ЗАО «Нижегородспецстрой». С этого времени установки УМТ-0,6 успешно себя зарекомендовали на различных объектах городов Москвы, Нижнего Новгорода, Казани, Туапсе и многих др. В июне 2023 г. установка УМТ-0,6 была поставлена и успешно введена в эксплуатацию в ООО «Строительный альянс» (г. Дзержинск, Нижегородская обл.).

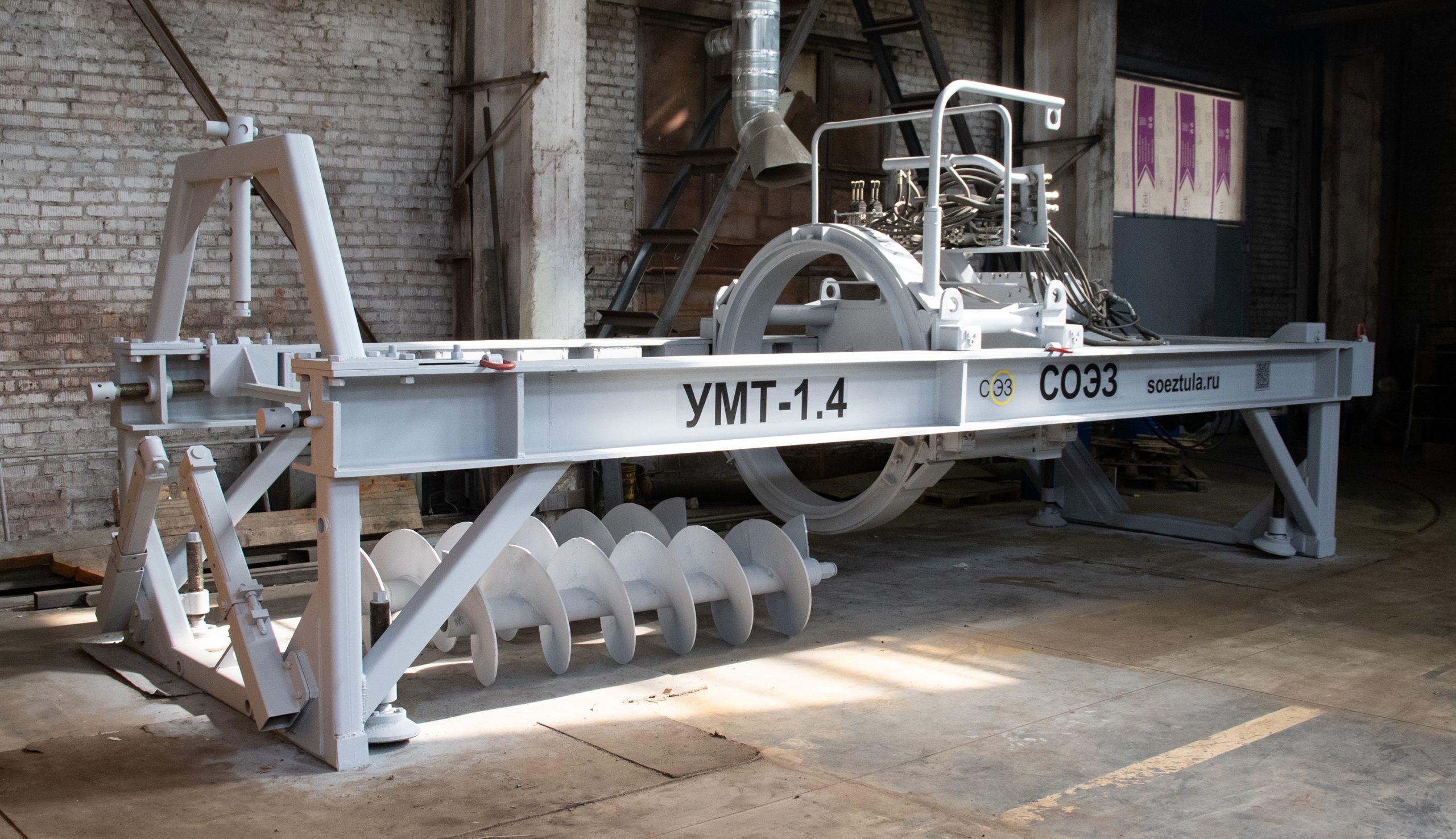

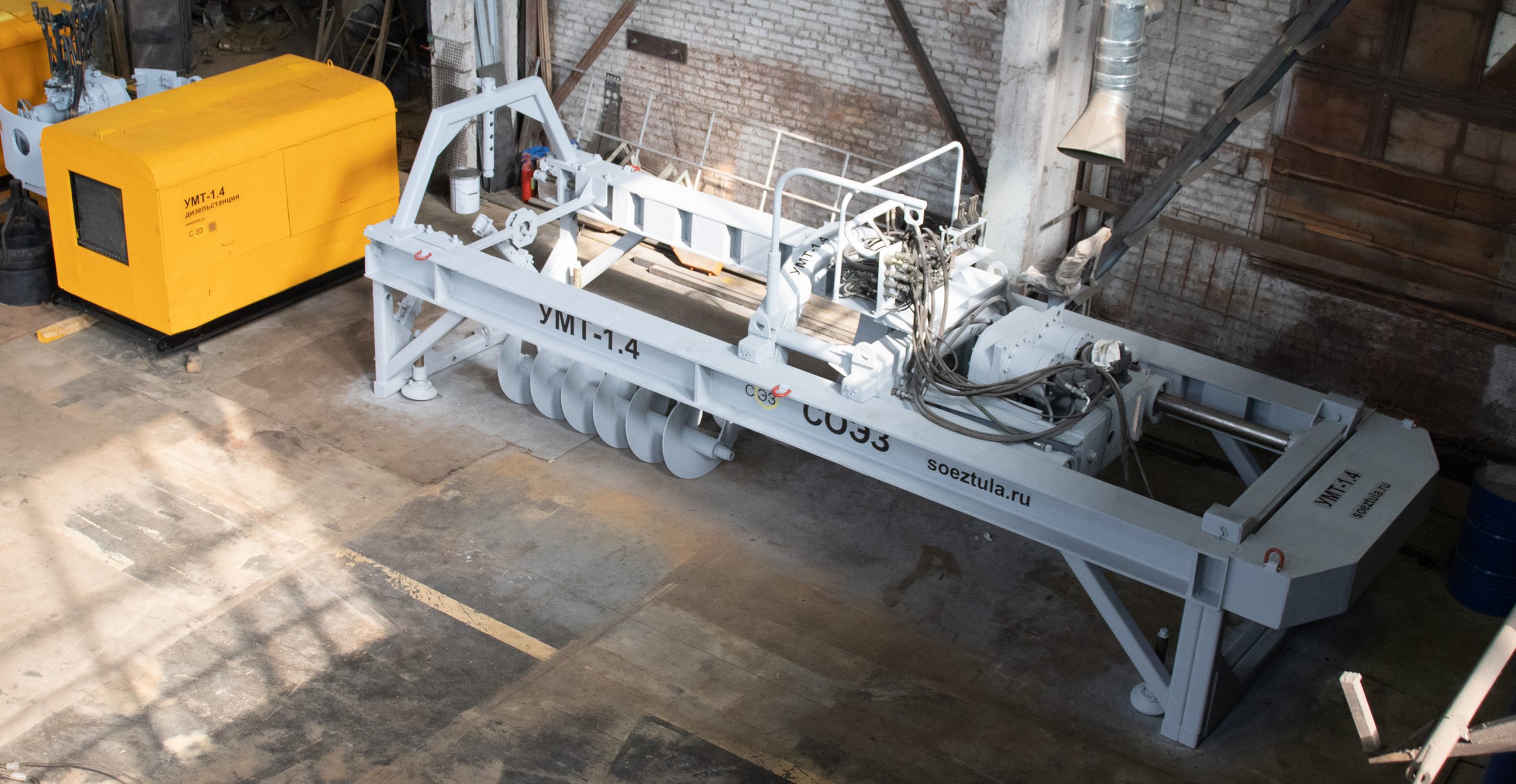

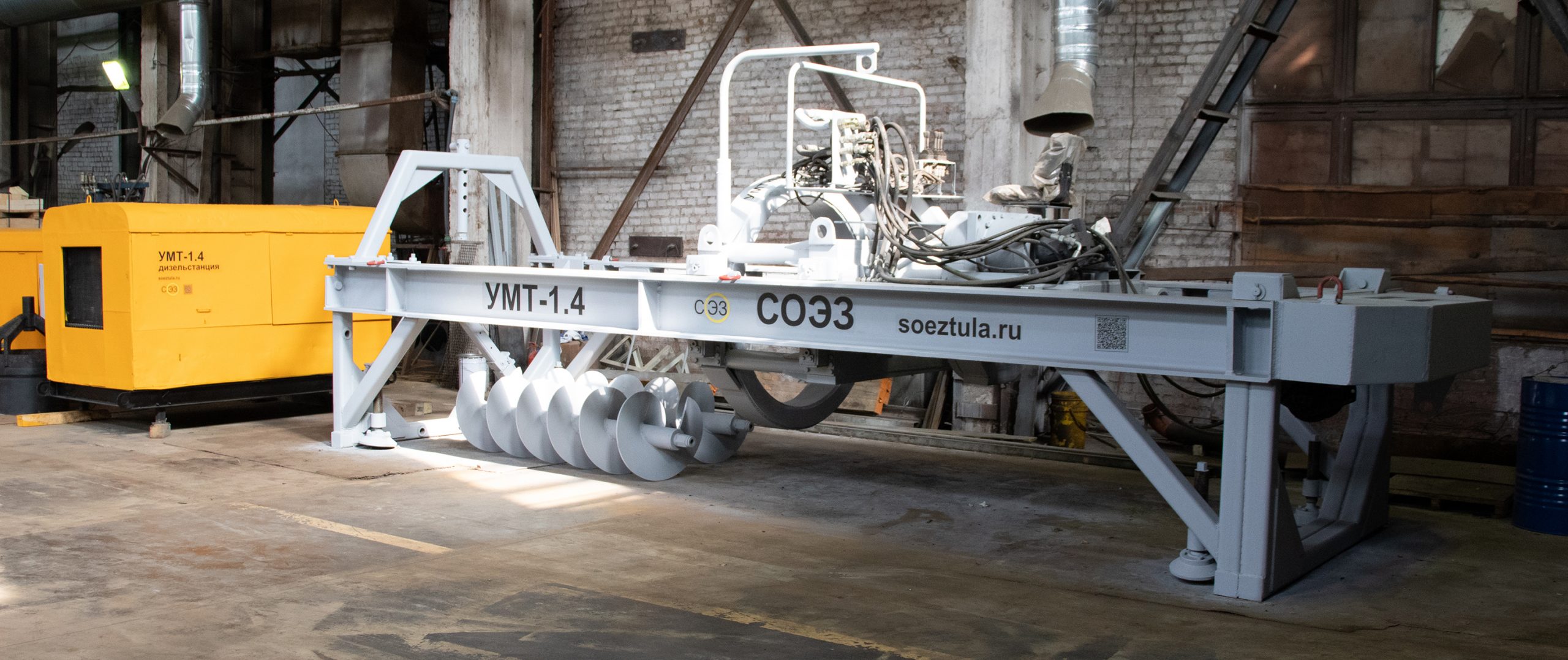

В  декабре 2008 г. была успешно введена в эксплуатацию ООО «СпецПроСтрой» (г. Тула) установка УМТ-1,4. С помощью этой установки фирмой были проложены трубопроводы городов Москва, Санкт-Петербург, Тула, Калуга. В июне 2024 г. на объекте в Краснодарском крае была введена в эксплуатацию в ООО «Горно-буровая компания» (г. Екатеринбург) вторая установка УМТ-1,4.

Принцип управления установками для проведения микротоннелей УМТ с помощью системы наведения является общим для всех моделей. В состав системы наведения входят:

— электронный теодолит с видеокамерой;

— диодная видеомишень с зарядным устройством;

— монитор с соединяющими кабелями;

— стол теодолита.

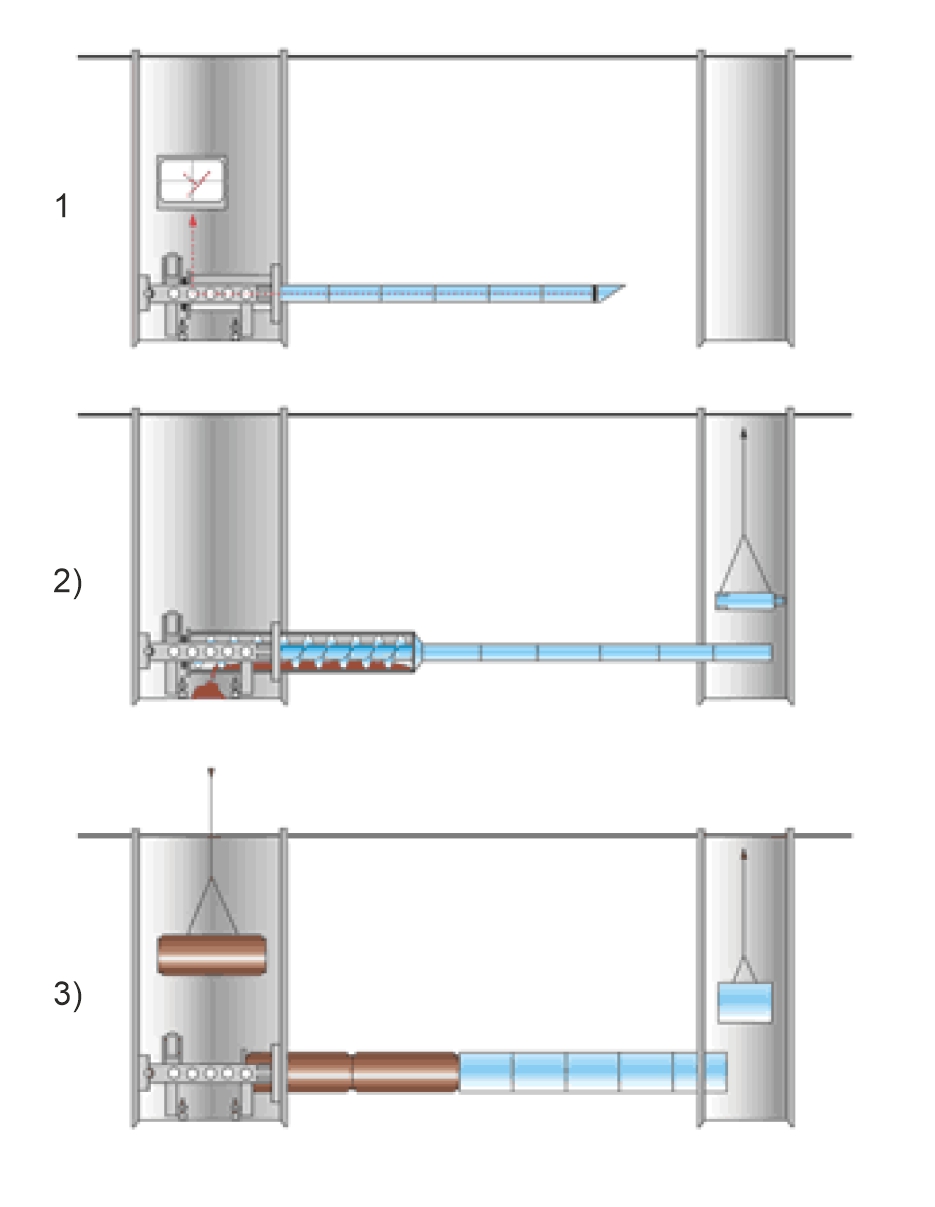

Выполняемые технологические операции

1. управляемый прямолинейный прокол грунта пилотным ставом;
2. расширение пилотной скважины до рабочего диаметра с продавливанием транспортной трубы или рабочей трубы с выдачей грунта из микротоннеля транспортным шнеком;
3. продавливание рабочей трубы диаметром до 560 мм с извлечением транспортной трубы, возможно применение пластиковых, стеклопластиковых, железобетонных и других труб соответствующего диаметра.

С помощью установок для проведения микротоннелей УМТ возможно (кроме строительства трубопроводов) проведение работ по понижению уровня грунтовых вод (в т. ч. веерный дренаж) с целью осушения различных строительных сооружений (строительные котлованы, тоннели, колодцы и т.д.). На строительной площадке возводится приемный колодец диаметром 2 м, из которого, ниже уровня площадки, проводится тупиковое бурение установками УМТ для образования дренажных скважин (одной или нескольких), через которые вода собирается в приемный колодец, а потом откачивается насосом.

Для всего вышеуказанного оборудования для проведения микротоннелей выпускается полный спектр технологического инструмента (шнеки буровые и передовые, пилотные и транспортные трубы, адаптеры, расширители, гидроключи и т.п.) и различное вспомогательное оборудование (бентонитовые станции, грузоподъемные устройства и т.д.).

Буклет установки для проведения микротоннелей УМТ.
